ステンレス鋼・
冷間ロール成形

吉永製作所のステンレス鋼・冷間ロール成形ページです。

冷間ロール成形寸法表

少量・多種・高品質をモットーに
お客様にご満足いただける製品とサービスをご提供いたします。

  • 1本からお作り致します。
  • 表以外にも製作可能寸法が多々ありますので、ご相談下さい。
  • 個々の寸法の成形可能肉厚についてはご確認下さい。
  • 新規形状・寸法は弊社にてロール設計を致しますので、お申し付け下さい。

角管（正方形）

製品寸法 母管径
角 出 角小R付
7 × 7 9.5
9 × 9 12.0
10 × 10 13.0
12 × 12 12.7 × 12.7 16.0
14 × 14 15 × 15 19.0
16 × 16 21.7
19 × 19 20 × 20 25.0
21 × 21 27.2
22 × 22 28.6
24 × 24 25 × 25 32.0
25 × 25 33.0
25.4 × 25.4 34.0
28 × 28 35.0
28.6 × 28.6 30 × 30 38.0
32 × 32 42.7
35 × 35 45.0
38 × 38 48.6
38 × 38 50.0
38.5 × 38.5 〃
40 × 40 50.8
41 × 41 54.0
46 × 46 60.5
50 × 50 63.5
50 × 50 65.0
  60 × 60 76.3

角管（矩形）

製品寸法 母管径
角 出 角小R付
19 × 10 19.0
22 × 12 22.0
24 × 14 25.0
25 × 12 〃
32 × 16 32.0
30 × 20 34.0
30 × 25 36.4
40 × 18 40 × 20 38.0
40 × 20 40.0
40 × 25 42.7
50 × 20 45.0
50 × 25 48.6
51 × 26 50.0
50 × 30 50.8
65 × 18 60 × 25 54.0
60 × 30 57.2
61 × 32 60.5
70 × 25 〃
60 × 40 63.5
70 × 30 〃
70 × 30 65.0
75 × 45 76.3
80 × 40 76.3
90 × 30 〃
90 × 30 78.0

フラット角管

製品寸法 母管径
B × A
6 × 12 12.0
6 × 25 21.0
6 × 30 24.0
6 × 40 30.0
6 × 50 36.4
6 × 65 45.0
6 × 75 53.0
6 × 100 68.0
9 × 25 22.0
9 × 30 25.0
9 × 40 32.0
9 × 50 38.1
9 × 65 48.6
9 × 75 54.0
9 × 100 70.0
12 × 50 40.0
12 × 65 50.0

偏平オーバル管

製品寸法 母管径
A × B
20 × 8 16.0
23 × 12 19.0
28 × 12 22.0
30 × 16 25.0
31 × 15 〃
34 × 19 28.6
37 × 14 〃
39 × 19 32.0
39 × 20 〃
42 × 20 34.0
45 × 25 38.0
46 × 20 〃
48 × 20 〃
50 × 30 42.7
55 × 20 〃
54 × 28 45.0
58.5 × 30 48.6
68 × 20 50.8
80 × 25 60.5
100 × 35 76.3

オーバル管

製品寸法 母管径
A × B
28 × 16 22.0
31 × 16 25.0
35 × 19 28.6
1）40 × 20 32.0
2）40 × 20 〃
50 × 20 38.0
50 × 30 42.7
71 × 23 50.8
76 × 40 60.5
84 × 28 〃
95 × 50 76.3
100 × 45 〃

角管の寸法公差

外径
30mm未満
±0.20mm
30mm〜50mm
±0.25mm
50mm以上
±0.30mm
直角度 ±1.5°
真直度 全長に対し0.2%以下
肉厚 母管メーカーの公差による

成形可能範囲

母管径 8.0φ 〜 76.3φ
肉厚 0.5t 〜 3.5t

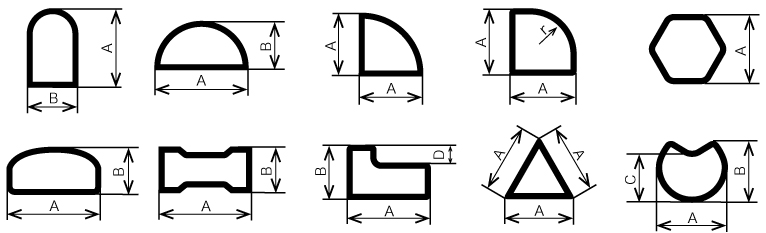

異形管成形例

普通鋼・ステンレス鋼の冷間ロール成形は、吉永製作所にお任せください。
