吉永製作所の普通鋼・冷間ロール成形ページです。

冷間ロール成形寸法表

少量・多種・高品質をモットーに
お客様にご満足いただける製品とサービスをご提供いたします。

  • 個々の寸法の成形可能肉厚についてはご確認下さい。
  • 特定のお客様向けのサイズは掲載しておりません。
  • 異形管は特定のお客様向けの形状・寸法がほとんどの為、代表的形状のみ掲載致しました。
  • 新規形状・寸法は弊社にてロール設計を致しますのでお申し付け下さい。
  • 表以外にも製作可能寸法が多々ありますので、ご相談下さい。

角管（正方形）

製品寸法 母管径
角 出 角小R付
7 × 7 9.5
8 × 8 11.0
9 × 9 12.7
10 × 10 〃
11 × 11 15.9
12 × 12 〃
13 × 13 17.3
14 × 14 15 × 15 19.1
16 × 16 22.2
17 × 17 〃
18 × 18 24.0
19 × 19 20 × 20 25.4
19 × 19 27.2
20 × 20 〃
21 × 21 28.6
22 × 22 〃
24 × 24 25 × 25 31.8
25 × 25 34.0
25.4 × 25.4 〃
26 × 26 〃
28 × 28 30 × 30 38.1
32 × 32 42.7
35 × 35 45
38 × 38 48.6
40 × 40 50.8
46 × 46 60.5
50 × 50 63.5
60 × 60 76.3

角管（矩形）

製品寸法 母管径
角 出 角小R付
15 × 9 15.9
19 × 10 19.1
22 × 12 20 × 15 22.2
24 × 14 25.4
25.4 × 12.7 〃
30 × 15 28.6
32 × 16 30 × 20 31.8
34 × 15 38.1 × 12.7 〃
30 × 20 34.0
31.8 × 25.4 35 × 25 38.1
38 × 20 40 × 20 〃
38.1 × 25.4 42.7
40 × 25 〃
50 × 16 〃
40 × 30 45.0
50 × 20 〃
50 × 25 50.8 × 25.4 48.6
50 × 30 50.8
60 × 20 〃
50 × 40 57.2
60 × 30 〃
60 × 30 60 × 35 60.5
70 × 25 〃
75 × 20 〃
60 × 40 63.5
80 × 20 〃
80 × 40 76.3
90 × 30 〃

フラット角管

角管（正方形）
製品寸法 母管径
A × B
40 × 10 34.0
50 × 10 38.1
50 × 15 42.7
60 × 10 45.0
60 × 15 48.6
70 × 10 50.8
75 × 10 54.0
80 × 15 60.5
90 × 10 63.5
90 × 20 70.0
100 × 20 76.3

甲丸管

製品寸法 母管径
A × B
24 × 14 22.2
34 × 14 28.6
45 × 20 38.1
49 × 25 42.7
50 × 36 50.8

偏平オーバル管

製品寸法 母管径
A × B
15 × 8 12.7
18 × 12 15.9
20 × 8 〃
20 × 9 〃
23 × 12 19.1
25 × 12 21.0
28 × 12 22.2
30.5 × 15.5 25.4
31 × 15 〃
34 × 19 28.6
37 × 14 〃
38.5 × 20 31.8
39 × 19 〃
40 × 16 〃
42 × 20 34.0
45 × 25 38.1
46 × 20 〃
48 × 20 〃
50 × 30 42.7
55 × 20 〃
54 × 28 45.0
55 × 25 〃
58.5 × 30 48.6
64.5 × 20 〃
68 × 20 50.8
76.5 × 32 60.5
80 × 25 〃
100 × 35 76.3

オーバル管

製品寸法 母管径
A × B
15 × 8 12.7
18 × 12.5 15.9
22.5 × 14 19.1
28 × 16 22.2
31 × 16 25.4
35 × 19 28.6
1）40 × 20 31.8
2）40 × 20 〃
50 × 20 38.1
50 × 30 42.7
71 × 22 50.8
76 × 40 60.5
84 × 28 〃
95 × 50 76.3
100 × 45 〃

角管の寸法公差

外径
30mm未満
±0.15mm
30mm〜50mm
±0.20mm
50mm以上
±0.25mm
直角度 ±1.5°
真直度 全長に対し0.2%以下
平坦度 ±0.1mm
肉厚 母管メーカーの公差による

成形可能範囲

母管径 8.0φ 〜 76.3φ
肉厚 0.5t 〜 3.5t

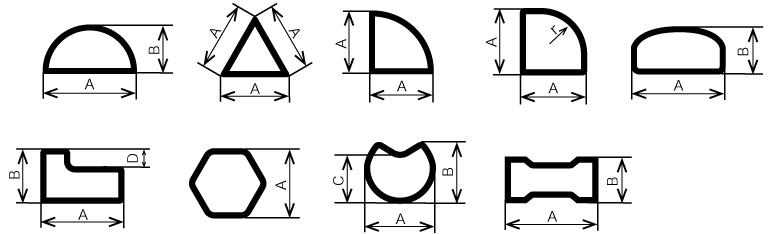

異形管成形例
